10. Sınıf · Fizik · Çalışma Kağıtları
Elektrik
📄
PDF indir
PDF · 147 KB
Cevap anahtarlı · A4 · yazdırmaya hazır · üyelik gerekmez · 18 kez indirildi

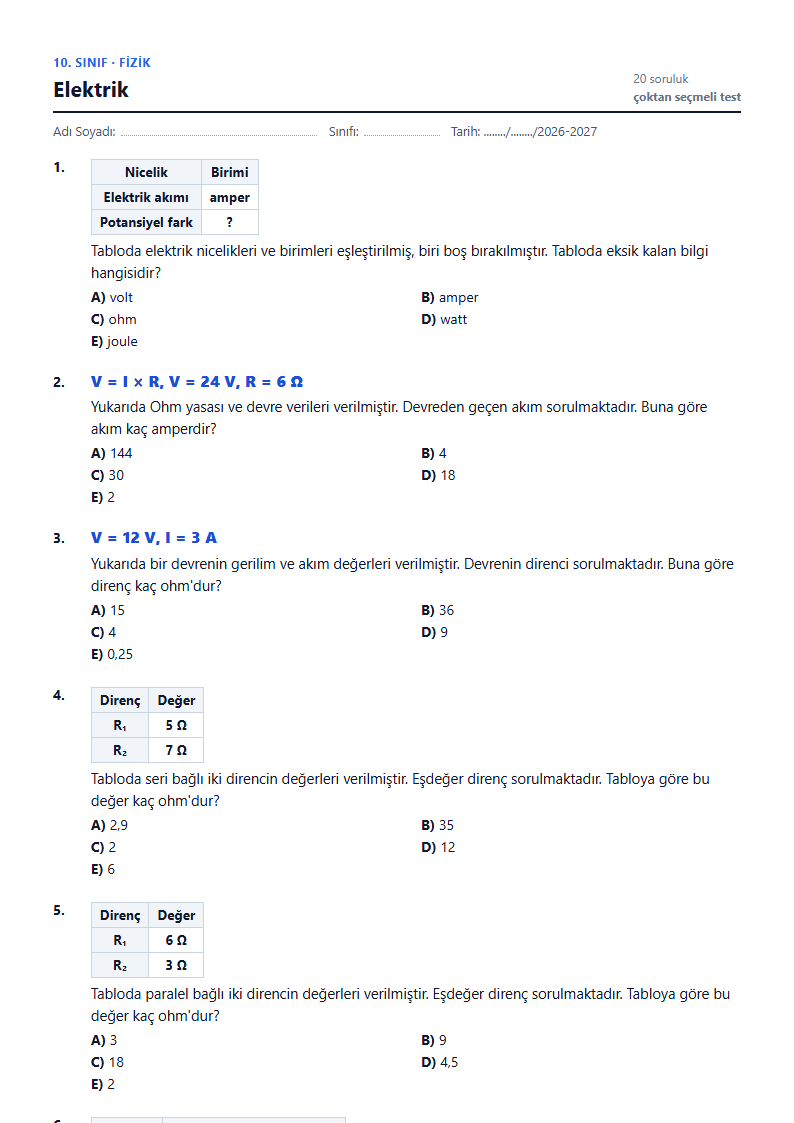

Önizleme — 1. sayfa
Görsele tıklayarak da indirebilirsin.
🧑🏫 Öğretmenler: serbestçe kullanabilirsiniz
Bu kâğıdı sınıfınızda çoğaltabilir, veli grubunda ya da blogunuzda paylaşabilirsiniz. Ücretsizdir, üyelik istemez. Tek ricamız: paylaşırken kaynağı gösterin ki arayan öğrenci güncel hâline ulaşabilsin.
Sayfa adresi
https://sorugetir.com/dokumanlar/10-sinif/fizik/elektrik
Hazır kaynak metni
Elektrik — SoruGetir https://sorugetir.com/dokumanlar/10-sinif/fizik/elektrik
Kâğıdın konusu: Elektrik
Anlatımın bölümleri ve her bölümün ilk cümlesi.
- 1 Akım: Bir Kesitten Geçen Yük Akım, iletkenin bir kesitinden birim zamanda geçen yük miktarıdır: $I = \dfrac{q}{t}$ · birimi amper (A) = coulomb/saniye 2 A'lik akım 1 dakikada $2 \cdot 60 = 120$ C yük taşır.
- 2 Ohm Yasası ve Akım-Gerilim Grafiği Bir direncin uçları arasındaki gerilim ile üzerinden geçen akım orantılıdır: $V = I \cdot R$ 24 V'luk üretece bağlı 6 Ω'luk dirençten $24 / 6 = 4$ A geçer.
- 3 Telin Direnci: Çekmek ve Katlamak Bir telin direnci boyuyla doğru, kesit alanıyla ters orantılıdır ve malzemeye bağlıdır: $R = \rho \dfrac{L}{A}$ $\rho$ özdirençtir; bakır için çok küçük, ısıtıcı tellerinde kullanılan nikrom için yaklaşık 65 kat büyüktür.
- 4 Ampermetre, Voltmetre ve Kısa Devre Ampermetre ölçtüğü akımın geçtiği yola seri bağlanır ve direnci çok küçüktür; akımı değiştirmemesi gerekir.
- 5 Sık Yapılan Hata "Akım lambadan geçerken harcanır, çıkışta azalır." Seri devrede lambaya giren ve çıkan akım eşittir.
Bu kâğıt hangi kazanımları çalıştırır?
- · FİZ.10.3.1 Basit elektrik devresinde potansiyel fark, elektrik akımı ve direnç kavramlarının tanımına ilişkin analojik akıl yürütebilme
- · FİZ.10.3.2 Elektrik yükünün hareketi üzerinden elektrik akımı kavramını çözümleyebilme
- · FİZ.10.3.3 Ohm Yasası ile ilgili tümevarımsal akıl yürütebilme
Kâğıttaki sorular
20 soru · son sayfada cevap anahtarı.
- Tabloda elektrik nicelikleri ve birimleri eşleştirilmiş, biri boş bırakılmıştır. Tabloda eksik kalan bilgi hangisidir?
- Yukarıda Ohm yasası ve devre verileri verilmiştir. Devreden geçen akım sorulmaktadır. Buna göre akım kaç amperdir?
- Yukarıda bir devrenin gerilim ve akım değerleri verilmiştir. Devrenin direnci sorulmaktadır. Buna göre direnç kaç ohm'dur?
- Tabloda seri bağlı iki direncin değerleri verilmiştir. Eşdeğer direnç sorulmaktadır. Tabloya göre bu değer kaç ohm'dur?
- Tabloda paralel bağlı iki direncin değerleri verilmiştir. Eşdeğer direnç sorulmaktadır. Tabloya göre bu değer kaç ohm'dur?
- Tabloda bağlama türlerinde akımın davranışı verilmiş, biri boş bırakılmıştır. Bu boşluğu hangi seçenek tamamlar?
- Tabloda bağlama türlerinde gerilim davranışı verilmiş, biri boş bırakılmıştır. Tablodaki boşluk nasıl doldurulmalıdır?
- Tabloda eşdeğer direncin davranışı verilmiş, biri boş bırakılmıştır. Eksik bırakılan bölüm hangi seçenektedir?
- Yukarıda bir aygıtın elektriksel verileri verilmiştir. Aygıtın gücü sorulmaktadır. Buna göre güç kaç watt'tır?
- Yukarıdaki durumun devre üzerindeki sonucu sorulmaktadır. Buna göre doğru yanıt hangisidir?
- Tabloda koruma ögeleri ve işlevleri eşleştirilmiş, biri boş bırakılmıştır. Bu boşluğa gelmesi gereken ifade hangisidir?
- Tabloda telin direncini etkileyen değişkenler verilmiş, biri boş bırakılmıştır. Bu boşluğu tamamlayan seçenek hangisidir?
- Tabloda ölçü aletlerinin bağlanışı verilmiş, biri boş bırakılmıştır. Tabloda boş kalan yere ne gelir?
- Tabloda bir devrenin verileri verilmiştir. Devreden geçen akım sorulmaktadır. Tabloya göre bu değer kaç amperdir?
- Tabloda seri bağlı dirençlerin değerleri ve akım verilmiştir. R₂ direncinin uçları arasındaki gerilim sorulmaktadır. Tabloya göre bu değer k...
- Yukarıda bir aygıtın gücü ve çalışma süresi verilmiştir. Tüketilen enerji sorulmaktadır. Buna göre enerji kaç kWh'dir?
- Yukarıdaki durumun nedeni sorulmaktadır. Buna göre doğru yanıt hangisidir?
- Yukarıdaki uygulamada kullanılan bağlama türü sorulmaktadır. Buna göre hangi seçenek doğrudur?
- Yukarıdaki çıkarımda yapılan hata sorulmaktadır. Buna göre aşağıdakilerden hangisi doğrudur?
- Kartlarda bu temanın üç temel düşüncesi verilmiştir. Kartlar birlikte değerlendirildiğinde ulaşılabilecek en kapsayıcı sonuç hangisidir?
